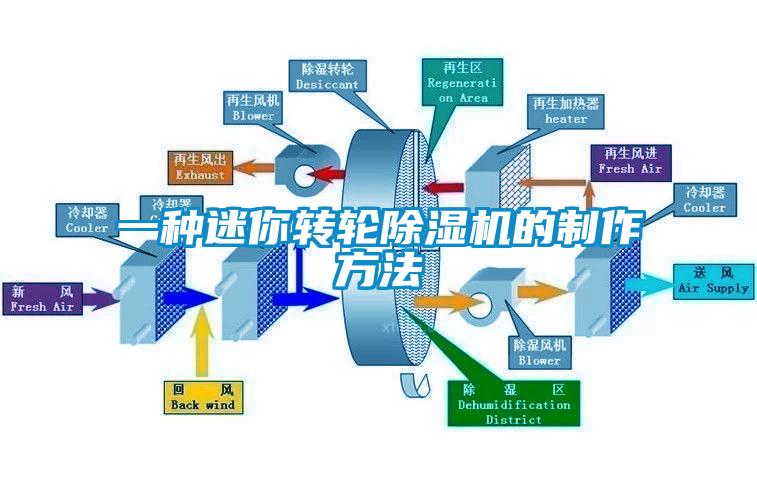

一種迷你轉輪除濕機的制作方法

　　本實用新型涉及除濕機領域，具體為一種迷你轉輪除濕機。

　　背景技術：

　　隨著社會(huì )經濟的快速發展，人們的生活水平越來越高，對于生活質量的追求也越來越大，在追求高質量的生活品質當中，人們對所述的空氣環境越來越重視，當所處空氣過于潮濕的會(huì )使人們身體不適，同時對工作、學習都會(huì )有影響，要想有一個更好的生活工作環境，就需要用到除濕機，除濕機又稱為抽濕機、干燥機、除濕器，一般可分為民用除濕機和工業除濕機兩大類，屬于空調家庭中的一個成員。

　　但是，現有的除濕機體積過大不方便家庭使用，除濕效果不佳；因此，我們提出了一種迷你轉輪除濕機。

　　技術實現要素：

　　本實用新型的目的在于提供一種迷你轉輪除濕機，以解決上述背景技術中提出的體積過大，除濕效果不佳等問題。

　　為實現上述目的，本實用新型提供如下技術方案：一種迷你轉輪除濕機，包括底座，所述底座的上表面設置有開關顯示屏,所述底座的內部一端設置有濕度探測器，所述濕度探測器的一側設置有控制中心，所述控制中心的一側設置有溫度探測器，所述溫度探測器的一側設置有壓縮機，所述底座的上方設置有外殼體，所述外殼體的上方設置有圓形把手，所述外殼體的一側安裝有進風口保護格柵，所述進風口保護格柵的一側設置有風扇固定支架，所述風扇固定支架的中間位置安裝有風扇，所述風扇固定支架的一側安裝有冷熱交換器，所述冷熱交換器的一側安裝有出風口保護格柵，所述冷熱交換器的下方設置有冷凝水引流槽，所述冷凝水引流槽的下方設置有盛水器。

　　優選的，所述開關顯示屏與控制中心電性連接，所述濕度探測器與控制中心電性連接，所述溫度探測器與制中心電性連接，所述壓縮機與制中心電性連接。

　　優選的，所述外殼體的內部設置有槽口，冷熱交換器安裝在外殼體內部的槽口內，所述外殼體的兩側外表面上均設置有槽口，進風口保護格柵與出風口保護格柵分別安裝在對應的槽口上。

　　優選的，所述盛水器為方形盒子，外部設置有圓形拉環，且外殼體內設置有盛水口，盛水器安裝在外殼體內部的盛水口處。

　　優選的，所述風扇固定支架與外殼體為一體成型，所述風扇與風扇固定支架通過螺絲固定，所述圓形把手與外殼體為一體成型。

　　優選的，所述底座的兩側外表面均設置有通風口，所述濕度探測器與溫度探測器均安裝在通風口位置處。

　　與現有技術相比，本實用新型的有益效果是：

　　1、本實用新型通過在冷熱交換器的下方設置冷凝水引流槽，在冷凝水引流槽的下方設置流水孔，在流水孔的下方安裝有盛水器，空氣中的水分在經過冷熱交換器時被凝聚成水珠流入冷凝水引流槽，最后進入盛水器中，可以避免冷凝水流入除濕機內部，對內部的元件進行破壞，同時也提高了操作的便利性；

　　2、本實用新型通過在底座一側外表面設置通風口，在通風口位置處安裝濕度探測器和溫度探測器，且濕度探測器與溫度探測器均與控制中心電性連接，控制中心與開關顯示屏電性連接，所以濕度探測器與溫度探測器可以對空氣中的濕度與溫度實時的檢測，并且將探測的結果顯示在開關顯示屏上，使用者可以了解當前狀況下的環境；

　　3、本實用新型通過在外殼體的兩側外表面分別安裝進風口保護格柵與出風口保護格柵，可以對除濕機內部的機構起到保護作用，同時也避免了使用者被除濕所傷，對使用者起到保護作用；

　　4、本實用新型通過在外殼體上方設置圓形把手，可以方便使用者提拿，通過將壓縮機、控制中心、濕度探測器、溫度探測器安裝底座內，有利于除濕機的整體穩定。

　　附圖說明

　　圖1為本實用新型主視圖；

　　圖2為本實用新型內部結構示意圖；

　　圖3為本實用新型側視圖。

　　圖中：1：底座；2：外殼體；3：進風口保護格柵；4：風扇；5：圓形把手；6：盛水器；7：開關顯示屏；8：風扇固定支架；9：濕度探測器；10：控制中心；11：溫度探測器；12：壓縮機；13：出風口保護格柵；14：冷熱交換器；15：冷凝水引流槽。

　　具體實施方式

　　下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。

　　請參閱圖1-3，本實用新型提供的一種實施例：一種迷你轉輪除濕機，包括底座1，底座1的上表面設置有開關顯示屏7,底座1的內部一端設置有濕度探測器9，濕度探測器9的一側設置有控制中心10，控制中心10的一側設置有溫度探測器11，溫度探測器11的一側設置有壓縮機12，底座1的上方設置有外殼體2，外殼體2的上方設置有圓形把手5，外殼體2的一側安裝有進風口保護格柵3，進風口保護格柵3的一側設置有風扇固定支架8，風扇固定支架8的中間位置安裝有風扇4，風扇固定支架8的一側安裝有冷熱交換器14，冷熱交換器14的一側安裝有出風口保護格柵13，冷熱交換器14的下方設置有冷凝水引流槽15，冷凝水引流槽15的下方設置有盛水器6。

　　進一步，開關顯示屏7與控制中心10電性連接，濕度探測器9與控制中心10電性連接，溫度探測器11與制中心10電性連接，壓縮機12與制中心10電性連接。

　　進一步，外殼體2的內部設置有槽口，冷熱交換器14安裝在外殼體2內部的槽口內，外殼體2的兩側外表面上均設置有槽口，進風口保護格柵3與出風口保護格柵13分別安裝在對應的槽口上。

　　進一步，盛水器6為方形盒子，外部設置有圓形拉環，且外殼體2內設置有盛水口，盛水器6安裝在外殼體2內部的盛水口處。

　　進一步，風扇固定支架8與外殼體2為一體成型，風扇4與風扇固定支架8通過螺絲固定，圓形把手5與外殼體2為一體成型。

　　進一步，底座1的兩側外表面均設置有通風口，濕度探測器9與溫度探測器11均安裝在通風口位置處。

　　工作原理：使用時，接通電源，由于開關顯示屏7與控制中心10電性連接，控制中心10與風扇4電性連接，通過開關顯示屏7使風扇4開始轉動，由于壓縮機12與控制中心10電性連接，通過開關顯示屏7使壓縮機12開始工作，壓縮機12的工作帶動冷熱交換機14開始工作，風扇4將潮濕的空氣吸入除濕機內部，經過冷熱交換器14時，冷熱交換器14將空氣中的水分子凝聚成水珠，由于在冷熱交換器14的下方設置有冷凝水引流槽15，在冷凝水引流槽15的下方安裝有盛水器6，被冷熱交換器14冷凝的水珠流入冷凝水引流槽15，再有冷凝水引流槽15流入盛水器6當中，避免了除濕機內部的元件被冷凝水破壞，由于在底座內部?jì)蓚确謩e設置有濕度探測器9與溫度探測器11，濕度探測器9與溫度探測器11可以對空氣中的濕度與溫度實時的檢測，并且將檢測的結果通過控制中心10顯示在開關顯示屏7上，便于使用者對當前空氣狀況的了解。

　　對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。
